壓力/差壓變送器：鍋爐的“神經中樞”
壓力/差壓變送器是火電廠應用最廣的儀表之一，負責測量微小壓力差，并將其轉換為標準的4–20mA或數字信號，為控制系統提供實時數據。
1. 鍋爐燃燒與爐膛壓力控制通過測量爐膛與引風/送風的差壓，可實時判斷燃燒狀態，并聯動調節給煤量與送風量，實現節能與環保（降低NOx）的雙重目標。新一代高精度差壓變送器（精度可達±0.04%FS）結合數字濾波算法，能有效抑制噪聲，為燃燒優化系統提供可靠數據。
2. 汽包水位測量（鍋爐安全生命線）汽包水位是鍋爐安全的核心指標。通常采用“平衡容器+差壓變送器”方案，通過測量汽、水兩側的壓力差來計算水位?，F(xiàn)代變送器通過溫度與靜壓補償技術，可將水位波動控制在±15mm內，有效避免“干鍋”或“滿水”事故。
3. 蒸汽、給水等管道流量測量基于伯努利方程，差壓變送器配合節流裝置（如孔板）可測量蒸汽和給水流量。新一代產品支持多變量補償（同時采集溫度、壓力），可將給水流量測量誤差從±1.5%降至±0.5%，對機組熱效率分析和節能意義重大。
4. 熱力系統狀態監測在換熱器、冷卻器等設備上，差壓變送器通過監測進出口壓差來判斷結垢、堵塞或泄漏等異常，為預防性維護提供數據支持。
5. 選型與工程要點精度與穩定性：關鍵控制點（如汽包水位）建議選用精度不低于±0.075%FS、長期穩定性≤0.1%FS/年的產品。
補償能力：高溫高壓工況（如汽包）需重點關注溫度與靜壓補償性能?？垢蓴_：強電磁環境下，應選擇全金屬屏蔽、高共模抑制比的產品，并規范接地與屏蔽層處理。

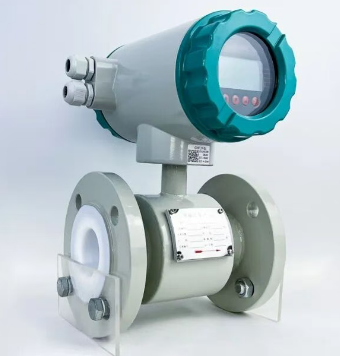

電磁流量計：導電流體的“流量標尺”
電磁流量計基于法拉第電磁感應定律，通過測量導電流體切割磁力線產生的感應電動勢來計算流速。其核心優勢在于內部無可動部件、壓損小、精度高（可達±0.5%或更高），且耐腐蝕、耐磨損。
1. 鍋爐給水與凝結水用于精確測量鍋爐給水和凝結水流量，為鍋爐熱平衡和汽輪機效率計算提供基礎數據。通常采用分體式結構以適應現場環境。
2. 循環冷卻水在冷卻水流量的大口徑管道上應用廣泛。其無壓損的特性有助于降低循環水泵的能耗。
3. 煙氣處理系統用于測量脫硫、脫硝等工藝中的漿液流量。針對漿液易結垢的特點，需選用耐磨襯里（如PTFE）和專用電極。
4. 選型與工程要點介質導電性：被測介質的電導率必須大于儀表允許的最低值。
襯里與電極：根據介質的溫度、壓力和腐蝕性選擇合適的材質組合。安裝條件：保證足夠的前后直管段，并遠離強振動源。
渦街流量計：蒸汽與煙氣的“優選方案”
渦街流量計利用“卡門渦街”原理，通過檢測漩渦脫落頻率來測量流速。其結構簡單、無可動部件、壓損小、量程比寬（可達10:1至20:1），在蒸汽和煙氣測量中優勢明顯。
1. 鍋爐給水流量（中低壓水系統）用于監控鍋爐進水流量，確保穩定供水。安裝時需遠離泵、風機等振動源，并配置溫壓補償以提高精度。
2. 蒸汽流量測量適用于過熱蒸汽、飽和蒸汽等介質。通過溫壓補償可將蒸汽流量測量誤差控制在±1.0%FS以內，滿足貿易結算要求。
3. 煙氣排放流量（環保監測）是固定污染源煙氣排放連續監測系統（CEMS）中常用的流量計型。針對高溫（150–400℃）、高塵、強腐蝕的工況，需選用專用型號，并考慮防堵吹掃設計。
4. 選型與工程要點介質狀態：蒸汽測量必須配置溫壓補償；煙氣測量需重點關注防堵和防腐。
安裝位置：必須保證足夠的前后直管段，并避開強振動源。信號干擾：在風機附近使用時，需利用儀表的抗振動算法，防止誤信號。
渦輪流量計：高精度能源計量“利器”
渦輪流量計通過流體沖擊渦輪葉片，將轉速轉換為電信號。其特點是精度高（可達±0.5%）、重復性好、響應速度快，適用于貿易結算和高精度能源計量。
1. 燃油流量計量用于鍋爐燃油系統的流量監控和貿易結算，要求儀表有良好的耐油、耐腐蝕性能。
2. 蒸汽與給水流量適用于空間受限或對響應速度要求高的場合，作為電磁流量計的補充。
3. 循環水與補水流量用于監測循環水和補給水流量，為水平衡分析提供數據。
4. 選型與工程要點介質清潔度：渦輪流量計對被測介質的清潔度要求較高，需在前后安裝過濾器。
安裝方向：通常要求水平安裝，并保證介質滿管。定期維護：需定期檢定和清洗，以保證長期精度。
雷達物位計：高粉塵環境的“火眼金睛”雷達物位計利用電磁波（通常為6GHz或26GHz）的反射原理測量物位。導波雷達通過探桿或纜繩傳導微波，抗干擾能力強。其不受介質密度、溫度、蒸汽、粉塵和泡沫影響，精度可達毫米級，適用于易燃易爆危險區域。
1. 煤倉/粉倉料位在煤粉倉等高粉塵、強落料沖擊的工況下，雷達物位計能穩定測量料位，克服了重錘式等老式儀表故障率高的問題。
2. 各類儲罐液位廣泛應用于高壓加熱器、低壓加熱器、除氧器、凝汽器等密閉容器的液位連續測量，為疏水、給水調節提供可靠依據。
3. 安裝與調試要點安裝位置：避開罐內障礙物，確保雷達波垂直入射被測表面。
參數設置：根據容器形狀和介質特性，正確設置死區、罐高等參數。定期維護：對于測量筒，需定期排污，防止雜質影響測量穩定性。
溫度變送器：全廠溫度的“感知網絡”溫度變送器將熱電偶或熱電阻的微弱信號轉換為標準的4–20mA或數字信號，并具備線性化、冷端補償和信號放大功能。其精度高、抗干擾能力強，支持HART等數字通信，便于遠程監控與診斷。
1. 鍋爐本體溫度監測爐膛出口、水冷壁出口等關鍵部位溫度，是燃燒優化和防止超溫爆管的重要依據。
2. 汽輪機及輔機溫度監測主蒸汽、再熱蒸汽、軸承溫度等，對保障汽輪機安全高效運行至關重要。通常采用“熱電阻+溫度變送器”方案。
3. 發電機與電氣設備溫度監測發電機定子、轉子、軸承及變壓器等設備的溫度，是防止設備過熱損壞的關鍵。
4. 選型與工程要點傳感器匹配：根據測溫范圍選擇合適的傳感器類型（如K型熱電偶、Pt100熱電阻）。
安裝方式：對于高溫、強振動區域，優先選用分體式變送器，將敏感元件與電子單元分離?？煽啃裕涸陉P鍵安全回路中，可選用帶SIL2/SIL3認證的產品，提升系統安全等級。
